如何选择合适的散热风扇----吉翔佳电机

人气：3501发表时间：2017-12-29 21:56:33

如何选择合适的散热风扇----吉翔佳电机

三期

系统设计的重点

许多系统都等电路设计完成之后再作考虑风扇的选用，这时可能己造成先天限制而无法在散热效果上得到满意，较恰当的做法应该是在设计阶段将风扇/Cooler列入考虑，而不是事后再作补救。

1.气流方式：散热风扇的使用有吹气式和抽气式两种，其优劣比较如下：

◆ 防尘的比较：使用吹气式便利在入口装设防尘纲阻绝灰尘进入系统，又由于系统内部处于较高气压下，系统所有缺口风都会向外吹，同样起到防尘作用。

◆ 散热的比较：吹气式风扇将风扇的热量带进系统，抽气式则将风扇所有的热量送到外界。

◆ 操作温度的比较：吹气式风扇在较低温度下操作，所以能有较长的寿命，抽气式风扇的操作温度高，寿命相对短。

◆ 气流比较：风扇在气流吸入部份是平均吸入，而吸出的气流则较集中，使用吹气式便利设计者选择重点散热区域加强吹气。

2.干扰问题

直流风扇在运转时由于电流的切换以及线圈电感的影响，将会产生传导性EMI，设计者必须注意到是否会与共同电源的线路发生干扰。如果风扇在严重EMI的环境下运转，就要考虑一些敏感零件受到幅射EMI干扰的可能性，另外，永久磁铁与线圈可能会有少量磁场外溢，即所谓的UMF，如果刚好靠近一些敏感电路或是CRT，可能就会对系统造成干扰，提供良好的UMF遮蔽外壳是风扇制造厂商的责任，但是从使用者的角度，替风扇选取适当的位置是减少干扰的有效做法。

3.降低系统噪音的原则

◆ 减少风阻，以免需要更大更快的风扇来达成散热目的。

◆ 减少流场干扰，以降低紊流产生的噪音

◆ 在相同的风量需求之下，尽量选用尺寸大而转速小的风扇。

◆ 使用柔软且富有弹性的材料为风扇和系统做振动隔离，避免振动发出噪音。

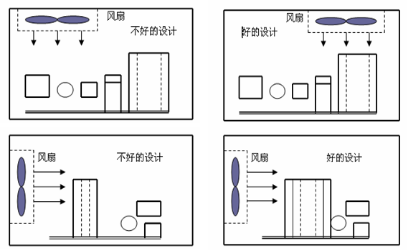

4.零件的排列重点

为得到较佳的散热效果，下列重点提供使用或设计者参考。

◆ 对温度较敏感的零件应该靠近入风口，以保持较低的操作温度。

◆ 将大型的热源靠近出风口，以免增加其它零组件的工作温度。

◆ 减少风道的障碍，以免降低了风量，浪费风扇的功率，尤其在出口及入口是风道最窄的位置，应该预留足够的风道空间。

◆ 如果有区域性的高热源，不妨多加一个小型风扇作局部冷却。
